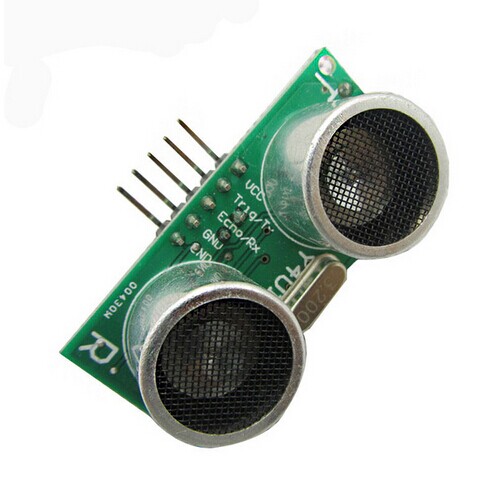

US-100 ultraljud allt modul kan uppnå en beröringsfri avstånd mätning funktion 2CM ~ 4.5M, med 2,4 till 4.5 brett spänning indataområdet. Stabil och pålitlig.
2, de huvudsakliga tekniska parametrarna:
Använda en spänning:. DC5V
. B statisk ström: mindre än 2mA
c-utgång: 5V hög
. D-utgång: slutet av 0V
. E sensorns vinkel: inte mer än 15 grader
. F avkänningsområde: 2cm - 450cm
g precision: upp till 1mm
3. ledningar:

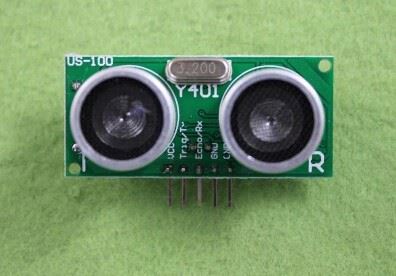

Från vänster till höger är numrerade VCC, trig (kontroll sida), echo (mottagarsidan), GND (marken)
4. Använd metod:
En kontroll port mer än att skicka en 10US hög, kan du vänta för den höga effekten på mottagande hamnen. Det är utgång på en timer kan börja räkna, när denna port går låg timer-värde kan läsas här när det är dags för detta avstånd, innan du beräknar avståndet. Denna konstant cykel av mätning, kan du nå värdet av mobila mätningen ~ ~
5. modul fungerar:
(1) IO utlösa allt till minst 10us hög signal; och
(2) modul skickar automatiskt åtta 40khz fyrkantsvåg och upptäcka automatiskt om en signal återkomst;
(3) signal som returneras av en hög IO utgång, hög varaktighet är ultraljud tid från lanseringen att återvända. Åtgärd
Testa avstånd = (hög nivå tid * ljud hastighet (340M / S)) / 2;
Denna modul ger en full uppsättning av allt förfarande: C51, PIC18F877, ultraljud LCD1602 display,
Ultraljud LCD12864 display, digital display, seriell display, allt hänvisning program.
Kuongshun elektronisk, en av de internationellt kända tillverkare och leverantörer av oss-100 ultrasonic-sensor modul temperatur kompensation avståndsmätning som ligger i Kina, nu har kvalitetsprodukter till salu. Vi är utrustade med en grupp av professionella och erfarna arbetstagare, samt avancerad utrustning. Du kan vara säker att köpa rabatt och lågt pris oss-100 ultrasonic-sensor modul temperatur kompensation avståndsmätning tillverkad i Kina från oss och kolla prislistan med oss.
